ТМГ-СЭЩ - трансформатор герметичный без расширителя. Регулировка напряжения без нагрузки.
Энергосберегающие трансформаторы имеют самый низкий уровень потерь холостого хода и короткого замыкания из всех серийно выпускаемых в СНГ силовых трансформаторов. Более низкий уровень потерь достигается за счет вложения материалов и соответственно увеличения стоимости трансформатора, но данное увеличение стоимости быстро окупается.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется
Под заказ

Расшифровка  обозначения трансформатора

Т – трехфазный,
М – масляное охлаждение за счет естественной циркуляции воздуха и масла,
Г – герметичный,
СЭЩ – производитель “Электрощит” г. Самара
УХЛ1 – может эксплуатироваться  на открытом воздухе при температуре от -60°C до +40°C
Y/Yн-0 –  соединения обмотки “звезда-звезда”

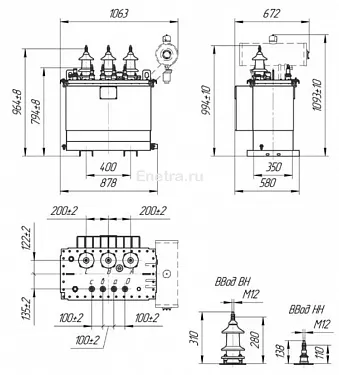

Конструктивные особенности модели ТМГ

Баки трансформатора  имеют прямоугольную форму, маслорасширитель отсутствует. Кран/пробка, предназначенная для взятия проб, болт заземления, а также пробка для спуска масла расположены внизу бака. Вводы ВН и НН находятся на крышке

В оборудовании данного типа окисления масла не происходит, поскольку оно не контактирует с воздухом. Также модели ТМГ не требуют анализа и восстановления первоначальных свойств масла. Указатель на крышке бака позволяет визуально контролировать уровень масла. С помощью маслоуказателя можно дополнительно производить контроль предельного нижнего уровня по наличию в стеклянной колбе индикатора. Кроме этого, данная модель трансформатора не требует профилактического ремонта и дополнительных затрат на ввод в эксплуатацию.

Подробности оформления заказа можно узнать по телефону. Если заполнить форму обратной связи на сайте – наш менеджер свяжется с вами по телефону через несколько минут.

Наличие Под заказ
Производитель ЗАО "ГК "Электрощит", г. Самара
Мощность, кВА 63
Напряжение по ВН, кВ 10
Напряжение по НН, кВ 0,4
Схема соединения обмоток У/Ун-0
Потери х.х., Вт 220
Потери к.з., Вт 1280
Длина, мм 878
Ширина, мм 580
Высота, мм 964
Масса полная, кг 450

Наши клиенты могут оформить доставку в любой населенный пункт Сибирского и Дальневосточного федерального округа. Доставка осуществляется посредством транспортных компаний. Клиент может сам выбрать любую ТК, мы сотрудничаем с компаниями  Деловые линии и GTD (Кит).

Доставка оборудования производится за дополнительную плату. Для расчета стоимости доставки необходимо сообщить менеджеру место поставки, срок работы объекта поставки, возможность самостоятельной разгрузки.

Правила погрузки и требования к транспорту

В случае отгрузки трансформатора  автомобильным транспортом заказчика необходимо соблюдать следующие требования:

  • Должна быть возможность верхней загрузки — открытый верх, либо съемный тент, поскольку погрузка трансформатора осуществляется кран-балкой

  • Задняя верхняя либо боковая перекладина каркаса тента должна быть съемной

  • Настил пола прицепа или кузова должен быть деревянным

  • В кузове должны иметься узлы крепления для увязки трансформатора

Перед погрузкой настил бортовой платформы, опорные поверхности груза должны быть очищены от снега, льда и грязи. Основные борта могут наращиваться дополнительными бортами соответствующей высоты и прочности.

Размещение трансформатора в кузове транспортного средства должно обеспечить равномерное распределение его массы по всей площади бортовой платформы. Более тяжелые грузы должны размещаться ближе к продольной оси симметрии бортовой платформы автомобильного транспортного средства, а более легкие — ближе к бортам; более крупные, тяжелые грузы  размещаются снизу.

Центр тяжести груза должен находиться как можно ниже над платформой и быть в середине длины кузова автомобильного транспортного средства. При погрузке нужно учитывать эффект снижения нагрузки. При разгрузке части груза может произойти перегрузка отдельных осей в результате изменения в распределении массы груза.

Важно: масса перевозимого груза и распределение нагрузки по осям не должны превышать величин, установленных изготовителем для данного транспортного средства. Загрузка автомобиля сверх номинальной грузоподъемности не допускается.

Трансформаторы размещаются в кузове автомобиля  с соблюдением транспортной маркировки, предусмотренной ГОСТ 14192-96 «Маркировка грузов».

Погрузка и крепление оборудования в кузове автомобиля осуществляется работниками склада ООО «ЭНЕТРА».

схема погрузки.png

Компания обеспечивает выполнение гарантийных обязательств, в частности ремонт силовых трансформаторов завода, по всему ассортименту продукции:

  • Гарантийный срок минского силового трансформатора — 5 лет
  • Гарантийный срок трансформаторных подстанций — 3 года.
